ロウ付けバイト

ロウ付けバイトの作り方



ロウ付けバイトができるまで

・NC・カム式自動旋盤用のロウ付けバイトです。
・製品が出来るまでの大まかな作業工程です。
・製品の形状により作業が異なります。



備考
バイトシャンク  シャンク材質はS45Cです
ロウ材  板銀ロウ(銅板サンドイッチタイプ)
フラックス  ろう接用特殊溶剤
 水に溶かしてシャンク、銀ロウ、チップに塗ります。
シールピール  防錆工具保護カバー




フライス加工

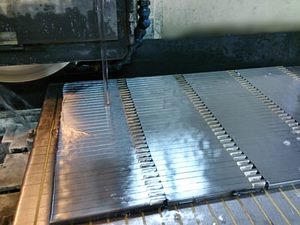

エンドミル溝加工
ソリッドエンドミルで、シャンクにチップをのせる溝を加工
標準製品は油をかけない乾式加工です。

▼
寸法検査
▼
フライス加工

フライス面加工

面取りカッターで、シャンクに型式【T型(突っ切り)、E型(前挽き)など】を付ける加工


▼
プレス刻印

プレス刻印

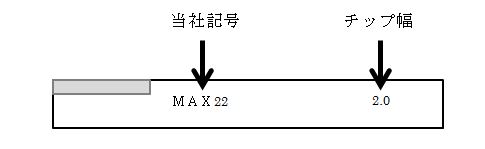

当社記号(MAXシリーズ)やチップ幅など標準品にはチップ幅の刻印はありません
5mm角、6mm角は膨張するため刻印がありません

▼
バリ取り
▼
洗浄

バイトシャンク(溝加工部分)、銀ロウ、チップを洗浄
(手の油を含む油分などの除去)

▼
溝加工したところにフラックスを付け銀ロウ、チップをのせる
▼
高周波ロウ付け

ロー付け
 ・加熱コイルの形状や高さで温度が上がり過ぎないように調整
・温度が低すぎると銀ロウが十分に溶けず、ロウ付け不良の原因になります。

▼

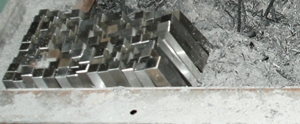

焼きなまし

灰
特別に配合した灰に入れてゆっくりさまします。

▼
バレル研磨

バレルに研磨石、コンパウンド、水を入れバイトを研磨

▼
洗浄

バレルからバイトを取り出し洗浄

▼
グラインダーで余分な銀ロウをとる(GC砥石)
▼
バリ取り
▼
平面研削盤でチップ面の研磨

研磨ダイヤモンドホイール
ダイヤモンドホイール
(ローヤルMAX)

▼
平面研削盤でシャンク面の研磨

研磨砥石
 セラミック砥石

▼
最終検査

寸法、ロウ付け不良が無いかなどの検査

▼
電解マーキング

フェルトに電解液を浸み込ませ、材質(MAXシリーズ)、型式をマーキング

▼
刃先をシールピールでコーティング
