研磨・研削用ダイヤモンドホイール
|
・過去に制作したダイヤモンド工具の一部載せております。
| ・ダイヤモンドホイールはハイス鋼の研削には向きません。ＣＢＮホイールをお使いください |
|
|
|
 |
| ストレートホイール |
| 粒度 |
| ＃240 |
| 結合剤（ボンド） |
| レジンボンド |
| 集中度 |
| 100 |
| 寸法 |
| Φ150×8Ｔ×5Ｘ×31.75Ｈ |
|
|
|
 |
| 粒度 |
| ＃170 |
| 結合剤（ボンド） |
| レジンボンド |
| 集中度 |
| 100 |
| 寸法 |
| Φ125×10Ｔ×1.0U×3×31.75Ｈ |
| 用途 |
| 切断加工用 |
|
|
|
 |
| 粒度 |
| ＃230 |
| 結合剤（ボンド） |
| レジンボンド |
| 集中度 |
| 100 |
| 寸法 |
| Φ100×12Ｔ×5Ｗ×4U×2×17Ｈ |
| 備考 |
| 3つ穴（座ぐり穴） |
|
|
|
| 飯田用 |
 |
| 粒度 |
| ＃240 |
| 結合剤（ボンド） |
| レジンボンド |
| 寸法 |
| Φ100×35Ｔ×10W×7U×15Ｈ |
| 砥粒層の断面形状 |
| A |
|
|
|
 |
| 粒度 |
| ＃240 |
| 結合剤（ボンド） |
| レジンボンド |
| 集中度 |
| 100 |
| 寸法 |
| Ф125×16Ｔ×8Ｗ×4×25Ｈ |
| 備考 |
| 3つ穴（皿穴） |
|
|
|
| 両頭グラインダー用 |
 |
| 粒度 |
| ＃240 |
| 結合剤（ボンド） |
| レジンボンド |
| 集中度 |
| 100 |
| 寸法 |
| Ф100×13Ｔ×8Ｗ×3Ｘ×20Ｈ |
| 備考 |
| 3つ穴（ストレート穴） |
|
|
|
 |
| 結合剤（ボンド） |
| レジンボンド |
| 寸法 |
| Φ125×16Ｔ×6W×3X×C1×31.75Ｈ |
| 砥粒形状 |
 |
| 砥粒層の断面形状 |
| M |
|
|
|
|

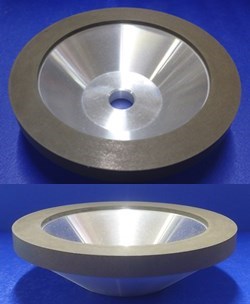

| 松澤MZ3.8用 |
 |
| 粒度 |
| ＃140 |
| 結合剤（ボンド） |
| レジンボンド |
| 寸法 |
| Φ125×35Ｔ×10U×15W×3x×16Ｈ |
| 備考 |
| 厚み10ｍｍ、幅15ｍｍに変更 |
|
|
|
 |
| 粒度 |
| ＃240 |
| 結合剤（ボンド） |
| レジンボンド |
| 集中度 |
| 100 |
| 寸法 |
| Φ125×30Ｔ×5U×2W×70°×31.75Ｈ |
| 砥粒層の断面形状 |
| V |
|
|
|
| ツガミ（ＣＴＧ）用 |
 |
| 粒度 |
| ＃240 |
| 結合剤（ボンド） |
| レジンボンド |
| 寸法 |
| Ф75×25Ｔ×3Ｗ×5uＸ×10T×36Ｈ |
| 用途 |
| 超硬エンドミルの再研磨など |
|
|
|
 |
| 粒度 |
| ＃400 |
| 寸法 |
| Φ125×12Ｔ×20W×3×25 Ｈ |
| 備考 |
| 3つ穴（皿穴） |
|
|
|
| XB74用 |
 |
| 条件 |
| 乾式 |
| 粒度 |
| ＃400 |
| 結合剤（ボンド） |
| レジンボンド |
| 集中度 |
| 75 |
| 寸法 |
| Φ125×20Ｔ×8W×3U×1.5×31.75Ｈ |
| 備考 |
| 4つ穴（皿穴） |
|
|
|

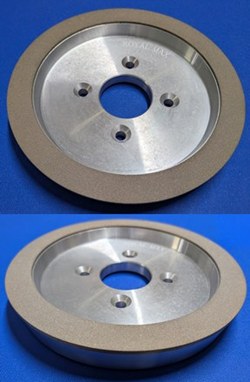

| 伊藤（ＤＩＡＰＥＴ）用 |
 |
| 粒度 |
| ＃300 |
| 結合剤（ボンド） |
| レジンボンド |
| 寸法 |
| Ф125×15Ｔ×8Ｗ×8Ｕ×5×33Ｈ |
| 備考 |
| 4つ穴（皿穴） |
|
|
|
 |
| 結合剤（ボンド） |
| レジンボンド |
| 寸法 |
| Φ125×10Ｔ×3U×6X×R2.0×31.75Ｈ |
| R形状 |
 |
| フルR |
| 砥粒層の断面形状 |
| F |
|
|
|
 |
| 粒度 |
| ＃325 |
| 結合剤（ボンド） |
| レジンボンド |
| 集中度 |
| 100 |
| 寸法 |
| Φ134×16Ｔ×8Ｗ×6×10°×31.75Ｈ |
| 備考 |
| 4つ穴（皿穴） |
|
平面研削盤用
|
|
|
| 黒田精工（GS-CH）用 |
 |
| 型番 |
| 14A1 |
| 条件 |
| 湿式 |
| 粒度 |
| ＃400 |
| 結合剤（ボンド） |
| レジンボンド |
| 寸法 |
| Ф200×22Ｔ×10U×3×50Ｈ |
|
|
|
| ナガセ用 |
 |
| 型番 |
| 14A1 |
| 条件 |
| 湿式 |
| 粒度 |
| ＃230 |
| 結合剤（ボンド） |
| レジンボンド |
| 台金 |
| アルミ |
| 寸法 |
| Ф350×28Ｔ×15U×8×127Ｈ |
| 用途 |
| 超硬とS45Ｃの同時研削など |
|
ラップ盤用
|
 |
結合剤（ボンド） |
| 電着 |
| 条件 |
| 乾式 |
| 粒度 |
| ♯100 |
| 台金 |
| ステンレス |
| 加工材質 |
| セラミック |
| 備考 |
| 修正+再電着も可能です。 |
|
| ホイール対応表 |
| 〇 製造可能 × 製造不可 |
| ダイヤモンドホイール |
○ |
| CBNホイール |
○ |
| 結合ボンド |
レジン |
メタル |
電着 |
ビトリファイド |
| ○ |
○ |
○ |
× |
| 再電着 |
○ |
| バイト研磨機用 |
○ |
| 両頭グラインダー用 |
○ |
| 平面研削盤用 |
○ |
| 石材用 |
× |
| ストレートホイールタイプ |
○ |
| カップホイールタイプ |
○ |
| セグメントタイプ |
× |
| お見積り、ご注文に際して |
メーカー名、機種名、寸法、粒度、結合剤（ボンド）、研削素材などをお伝えください。
ホイールの形状及び寸法
形状表示(型番)：9A3、とめ穴、等
寸法：外径、内径、等
※とめ穴のP.C.D（ピッチサークル直径）情報が不明の場合現物を送ってもらう必要がございます。
以前製造したことがある場合、ホイール表面に印字された製造ナンバーから製作も出来ます。
|
| 製造番号 |
 |
台金表面、Gの位置にあります。
A 砥石の種類
B 粒度
C 集中度
D 砥石層の厚み
F ボンドの種類
G 製造番号
|
再発注の際は製造番号をお知らせください
|
|
 |
図面は、FAX、メールのどちらでも受け付けております。
FAX：047-475-9468
メール：taisei@royalmax.jp |
 |
お客様からお借りした製品見本から、お見積り、製作もいたします。 |
|
→過去にお問い合わせあったホイールのご相談事例
|
